CJX2-F Контактор электромагнитный переменного тока
Контактор электромагнитный переменного тока CNC Electric CJX2-F
Общие сведения
Контакторы электромагнитные переменного тока серии CJX2-K предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 660 В переменного тока частотой 50 Гц. Контактор изготовлен в соответствие стандарту ГОСТ IEC 60947-4-1.

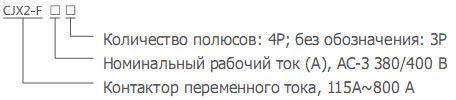

Условное обозначение контактора

Условия эксплуатации
  1. Температура окружающей среды: -5°C ~ +40°C;
  2. Атмосферные условия: В месте монтажа относительная влажность должна быть не более 50% при максимальной температуре +40°C. Для самого влажного месяца максимальная средняя относительная влажность должна составлять 90%, а самая низкая средняя температура этого месяца +20°C, следует принимать специальные меры для предотвращения образования конденсата.
  3. Высота над уровнем моря: ⩽ 2000 м;
  4. Степень загрязнения окружающей среды: 2;
  5. Категория объекта: III;
  6. Монтажное положение: угол между плоскостью установки и вертикальной плоскостью не должен превышать ±5°;
  7. Изделие должно располагаться в местах, где нет видимого ударного воздействия и вибрации.

Технические характеристики электромагнитных контакторов переменного тока серии CJX2-F для моделей: CJX2-F115, CJX2-F150, CJX2-F185, CJX2-F225, CJX2-F265, CJX2-F330, CJX2-F400, CJX2-F500, CJX2-F630, CJX2-F800.
Контактор электромагнитный переменного тока CNC Electric  CJX2-F

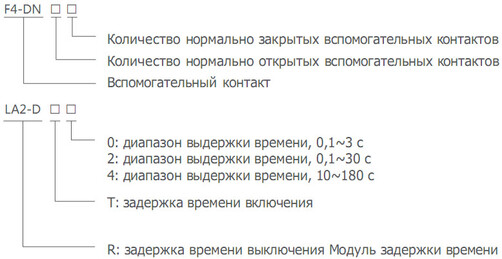

Условное обозначение


Вспомогательный контакт
Вспомогательные контакты F4-DN20, F4-DN11, F4-DN02, F4-DN40, F4-DN31, F4-DN22, F4-DN13, F4-DN04 для контактора CNC Electric CJX2-F

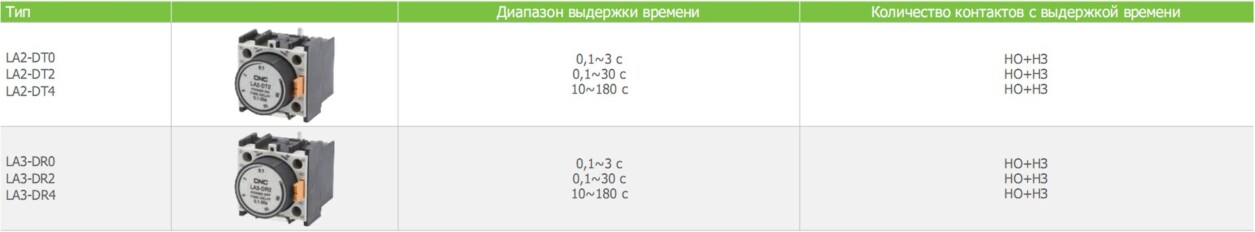

Модуль задержки времени
Модуль задержки времени LA2-DT0, LA2-DT2, LA2-DT4, LA3-DR0, LA3-DR2, LA3-DR4 для контактора CNC Electric CJX2-F

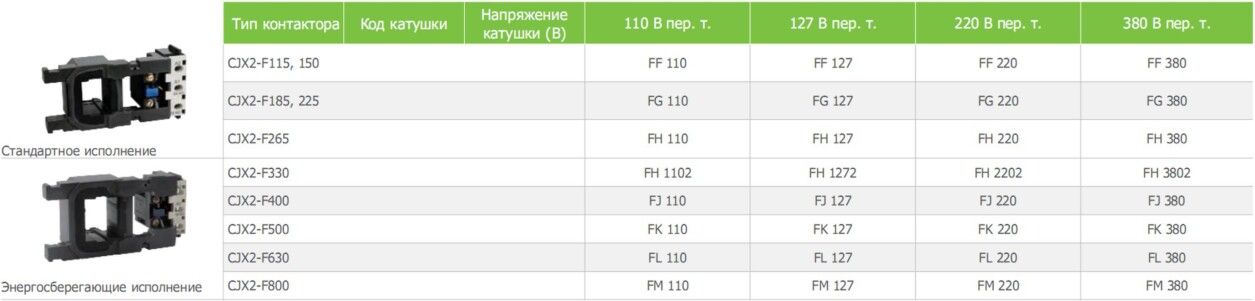

Катушка управления
Катушка управления для CJX2-F CNC Electric контактор электромагнитный переменного тока
Примечание: напряжение срабатывания: (85%~110%) Us; напряжение отпускания: (20%~75%) Us для стандартных продуктов, (10%~75%) Us для стандартных продуктов.

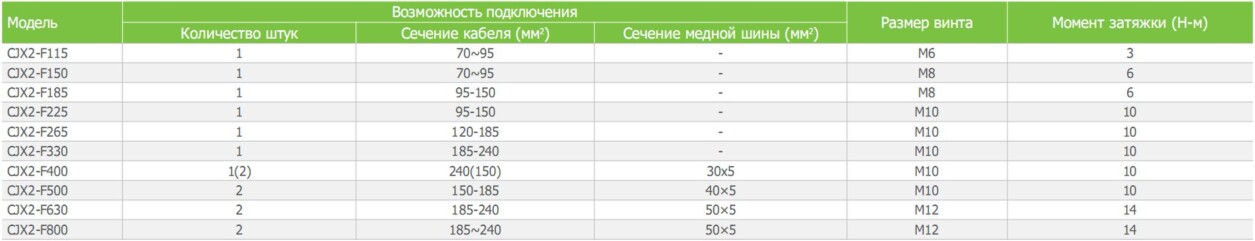

Соединение зажимов
Соединение зажимов CJX2-F контактора электромагнитного переменного тока CNC Electric
Особенности конструкции
  1. Контактор состоит из системы гашения дуги, контактной системы, опорной рамы и магнитной системы (включая магнитный сердечник и катушку).
  2. Контактная система контактора — прямого действия с двойным размыканием контактов.
  3. Нижняя опорная рама контактора выполнена из алюминиевого профиля, а катушка представляет собой конструкцию в пластмассовом корпусе.
  4. Катушка собрана с сердечником и составляет с ним единое целое. Ее можно монтировать или демонтировать из контактора.
  5. Благодаря конструкции, контактор удобен для обслуживания и ремонта пользователем.

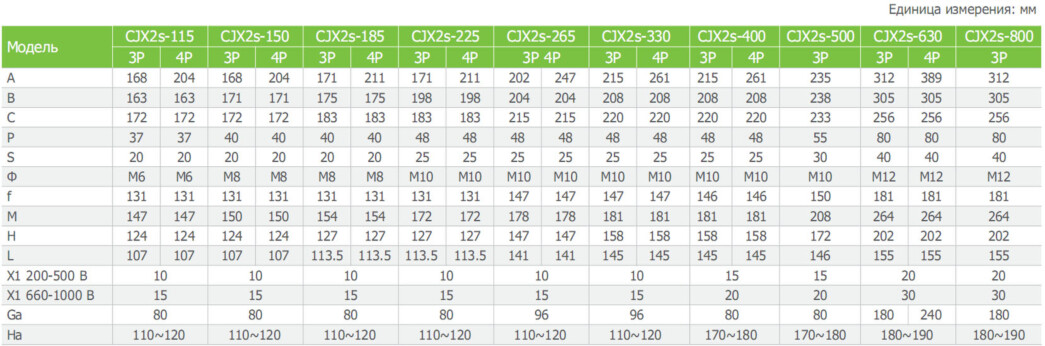

Габаритные и установочные размеры (мм)
Габаритные и установочные размеры контакторов CJX2-F115, CJX2-F150, CJX2-F185, CJX2-F225, CJX2-F265, CJX2-F330, CJX2-F400, CJX2-F500, CJX2-F630, CJX2-F800 CNC Electric
Габариты CJX2-F контактора электромагнитного переменного тока CNC Electric
Примечание:
a. f - минимальное расстояние, необходимое для монтажа и демонтажа катушки.
b. X1 - дуговой промежуток определяется рабочим напряжением и отключающей способностью.
